設備原理：
轉鼓式精密過濾器由設備結構模塊、過濾模塊、驅動系統、反沖洗系統、自控系統組成。
污水進入設備后，自控系統啟動驅動系統帶動轉鼓轉動，并同時啟動反沖洗系統。在重力作用下污水由轉鼓內向轉鼓外流出，水中的懸浮物被濾網截留在轉鼓內。轉鼓緩慢轉動，反沖洗水泵抽取濾后水對濾網進行反沖洗。沖洗下來的污物落入轉鼓內部的收集槽中，通過排污管排到設備外。
污水進入設備時，驅動系統與反沖洗系統無間歇連續運行。
設備組成：
① 設備結構模塊

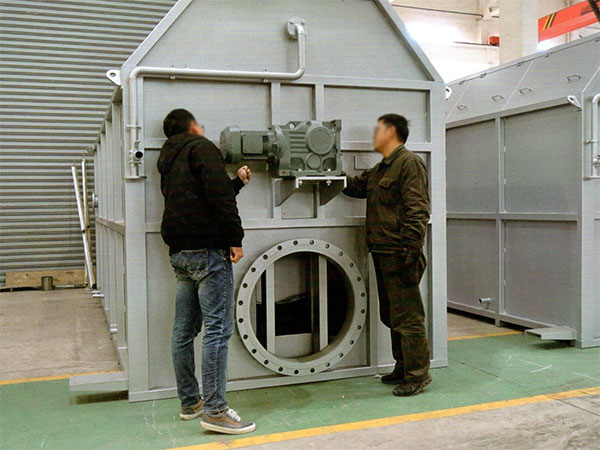

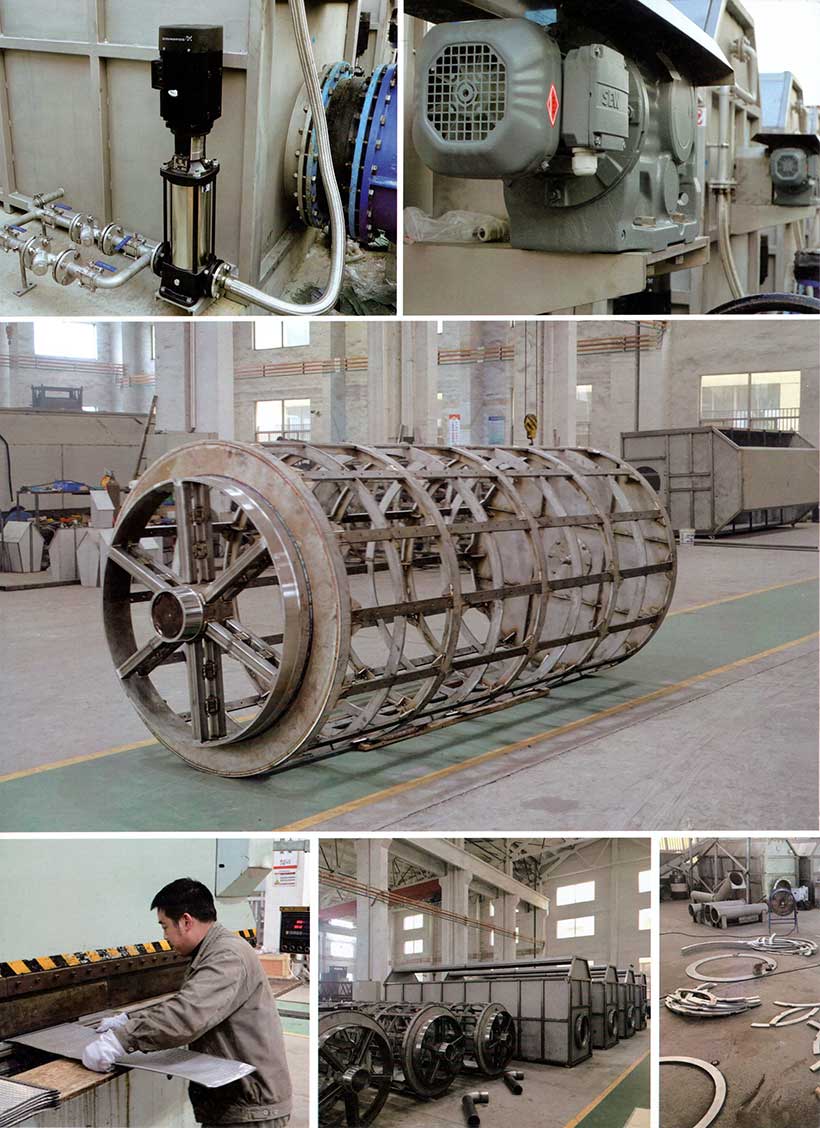

設備結構模塊為設備機體與轉鼓構成，由304L不銹鋼制造（可選316L）。
|
|
② 過濾模塊

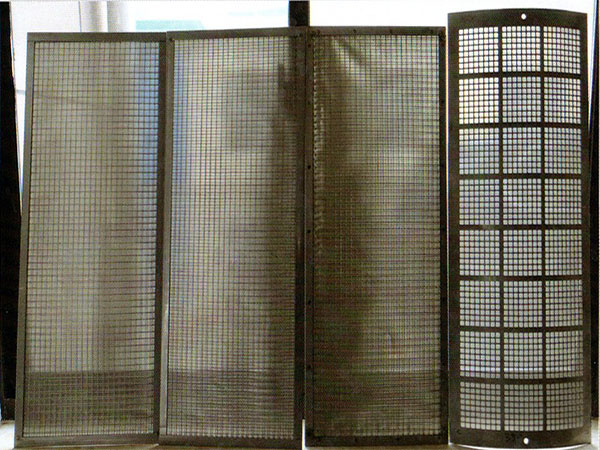

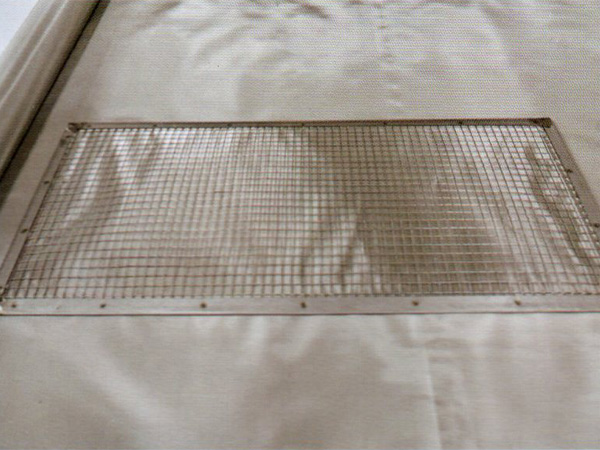

過濾模塊由若干塊獨立可拆卸的濾網組成，濾網由微米級別直徑的316L不銹鋼絲經過特殊工藝制成（根據進水水質選用不同精度濾網，同時提供進口與國產濾網）。 |
③ 驅動系統

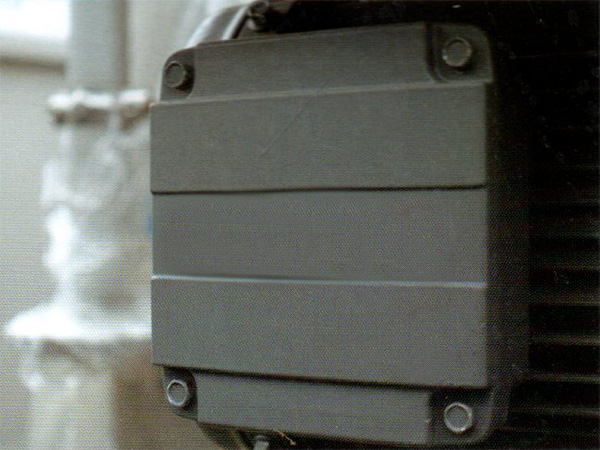

驅動系統由減速電機、傳動軸、中心軸承等組成。
|
|
④ 反沖洗系統
反沖洗系統包括反沖洗水泵、管道、反沖洗水過濾器、噴嘴、收集槽、排污管組成。
|
⑤ 控制系統
設備采用PLC自動控制系統。PLC控制系統安裝在電氣控制柜內，可與廠內中控室聯網通訊。
|
|
|
設備優勢：
"質量"是基本的要求。在每一次的實踐中，面對不同的水質，根據不同的處理難點，我們開發出適用于不同進水的濾網，改良了設備的細節結構，致力于“出水達標”、“客戶易用”兩大目標，并不斷挑戰長保養周期，降低客戶的使用成本。
|

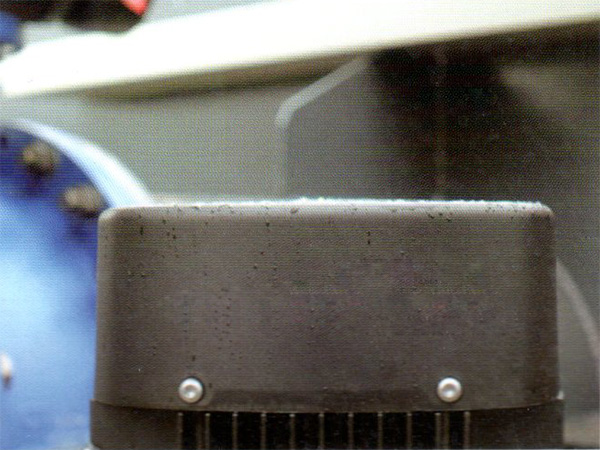

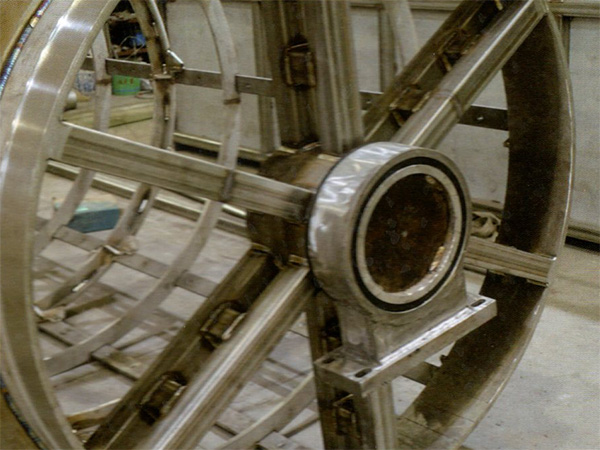

1. 進水端的無油潤滑軸承。工作過程中固體潤滑劑損失量少，可進行自我補充，承載力度大，配合水冷系統，徹底解決燒瓦。 |
|

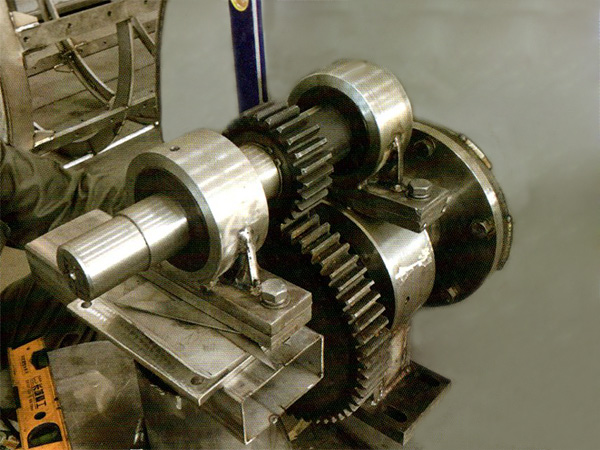

2. 出水端的齒輪組傳動結構。沒有了鏈條傳動不平穩的問題，且保養周期長。
|
|

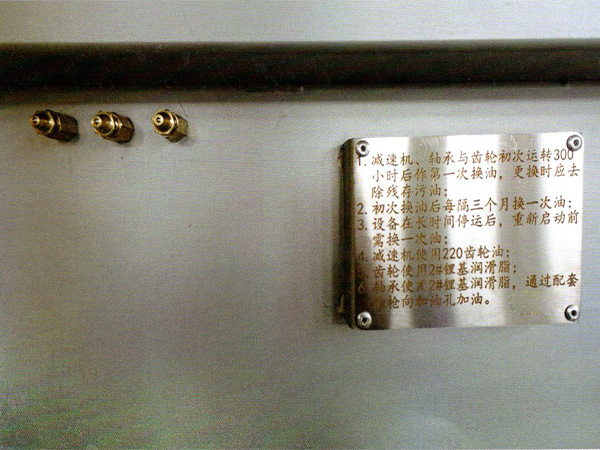

3. 出水端的軸承加油結構。外部加油結構，無需操作員進入機倉內部，降低保養難度，提高用戶易用性。
|
|

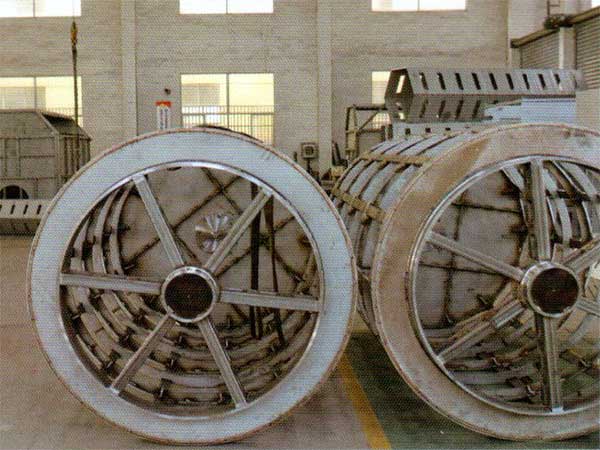

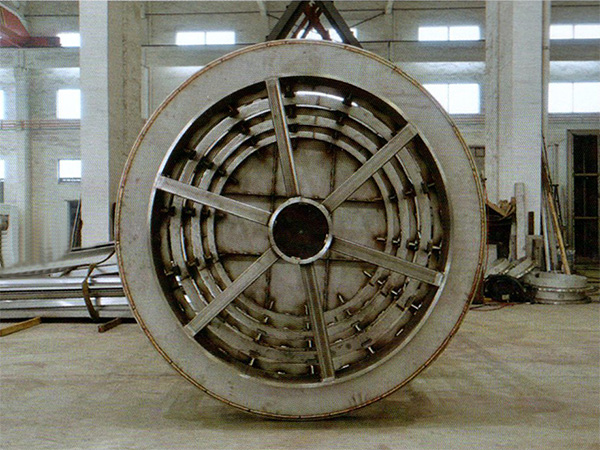

4. 雙端同心，經過精密的同軸度加工并進行反復動平衡糾正的轉鼓。旨在預防市面上常見的多年運行后轉鼓變形的問題。
|
|
|
5. 基于豐富的現場經驗，不同精度的濾網。同時達到了“精度高"、"壽命長"以及"處理量不衰減”三個濾網核心指標。
|
|

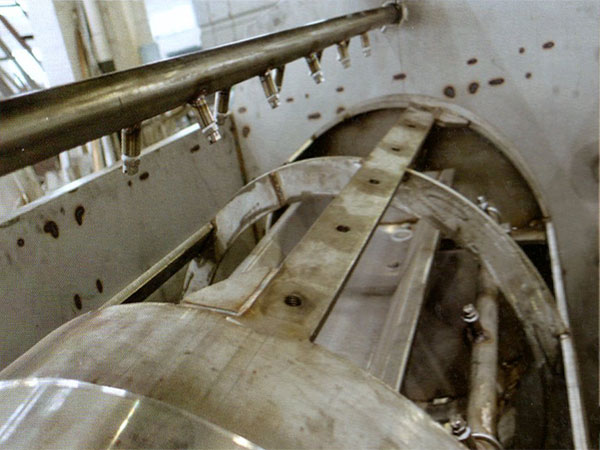

6. 外主內輔的反沖洗噴嘴系統。即使面對加藥量過大或SS過高的進水，也能穩定運行，拓闊了設備的進水水質范圍，延長了濾網的保養周期。
|
|
7. 人性化的電控邏輯?；诂F(xiàn)場經驗，我們增加了一些人性化設置，比如可設置進水倉液位計與旁通電磁閥聯動，當進水倉液面過高即表示濾網通量衰減，此時自動打開旁通閥，降低濾網損壞的風險。 |
|
|
售中與售后服務：
根據用戶現場的情況與特點量身定制
|
為出廠的每臺設備建立《保養記錄》, 每季度電話回訪
|
核心技術：
我國現行的GB18918-2002《城鎮污水處理廠污染物排放標準》，對城鎮污水廠出水水質設定了三級標準，其中一級標準分為A標準和B標準。
《“十二五”全國城鎮污水處理及再生利用設施建設規劃》提出，“十二五”期間，全國城鎮污水處理及再生利用設施建設規劃投資近4300億元。大部分污水處理廠都要進行工藝改造，由一級B提高到一級A。
|
型號 |
基本控制項目 |
一級標準 |
二級標準 |
三級標準 |
|
A標準 |
B標準 |
|
1 |
化學需氧量（COD） |
50 |
60 |
100 |
120 |
|
2 |
生化需氧量（BOD5） |
10 |
20 |
30 |
60 |
|
3 |
懸浮物（SS） |
10 |
20 |
30 |
50 |
|
4 |
動植物油 |
1 |
3 |
5 |
20 |
|
5 |
石油類 |
1 |
3 |
5 |
15 |
|
6 |
陰離子表面活性劑 |
0.5 |
1 |
2 |
5 |
|
7 |
總氮（以N計） |
15 |
20 |
— |
— |
|
8 |
氨氨（以N計） |
5（8） |
8（15） |
25（30） |
— |
|
9 |
總磷
（以P計） |
05年12月31日前建設的 |
1 |
1.5 |
3 |
5 |
|
06年1月1日起建設的 |
0.5 |
1 |
3 |
5 |
|
10 |
色度（稀釋倍數） |
30 |
30 |
40 |
50 |
|
11 |
PH值 |
6～9 |
|
12 |
糞大腸菌群數/（個/L） |
103 |
104 |
104 |
— |

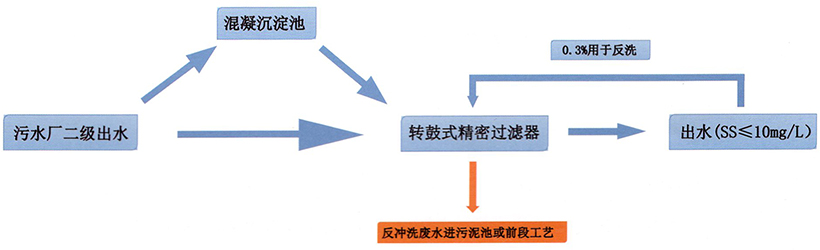

從表格數據可以看到，一級B提高到一級A，SS的高允許排放濃度從20mg/L降低到了10mg/L。這是轉鼓式精密過濾器所應對的主要領域。
根據我們對市政污水的經驗，市政污水尾水中的SS普遍呈現出“數量多”、“粒徑小”兩個特點，這就對濾網的過濾精度提出了要求，需要小的孔徑。
孔徑小只能保證攔截率，在后期運行中還要做到壽命長久（強度要求）與通量不衰減（易于反沖洗）。

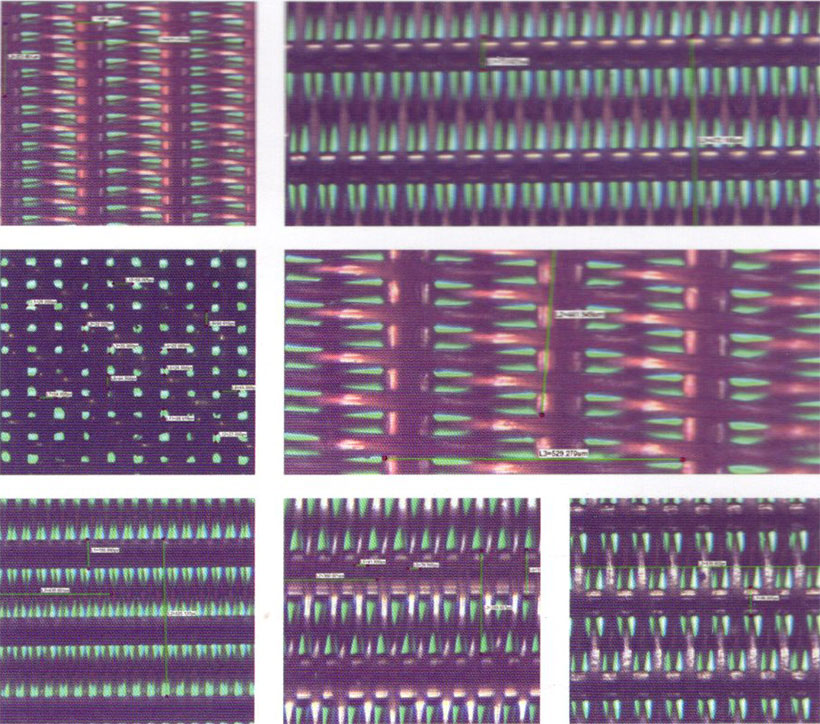

濾網的顯微圖
|
該網對應的SS粒徑與去除率的關系
|
我公司用于市政污水提標的濾網，孔徑為26μm，網厚0.15mm，每平方英寸重0.26g，有效面積29%，性能參數好，可以大程度地確保攔截率與運行品質。
選型參數表：
|
型號 |
HWL-3000 |
HWL-5000 |
HWL-10000 |
HWL-15000 |
HWL-20000 |
HWL-25000 |
HWL-30000 |
|
處理量（m3/d） |
3000 |
5000 |
10000 |
15000 |
20000 |
25000 |
30000 |
|
外型尺寸 |
2900×1220
×1470 |
2900×1600
×2060 |
3800×1600
×2220 |
4700×1600
×2220 |
5600×1600
×2220 |
5600×1760
×2500 |
6500×1760
×2500 |
|
濾網面積（m2） |
1.5 |
2.5 |
5 |
7.5 |
10 |
12 |
15 |
|
出水口徑 |
DN200 |
DN300 |
DN500 |
DN500 |
DN600 |
DN700 |
DN700 |
|
減速電機功率（KW） |
0.55 |
0.55 |
0.75 |
1.1 |
1.5 |
1.5 |
1.5 |
|
反洗泵功率（KW） |
1.1 |
1.1 |
2.2 |
3 |
4 |
4 |
5.5 |
|
反沖洗耗水量（m3/d） |
20 |
20 |
40 |
60 |
80 |
80 |
100 |
|
反沖洗壓力 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
應用領域：
市政污水提標、循環冷卻水旁濾、中水回用、河道治理、水產養殖。
